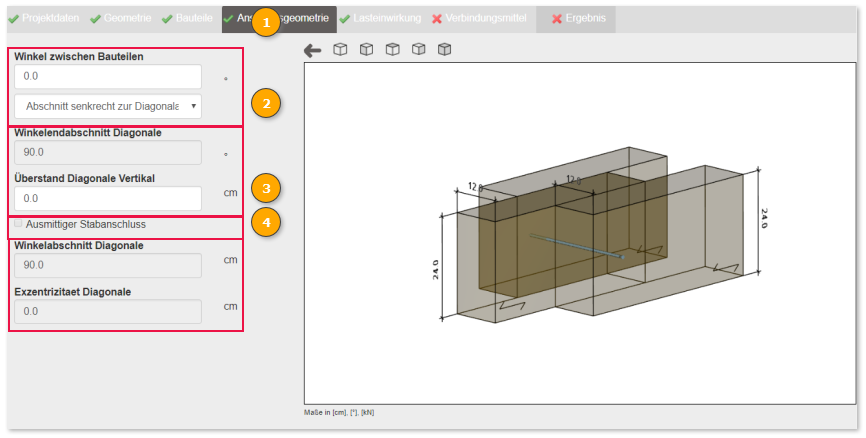

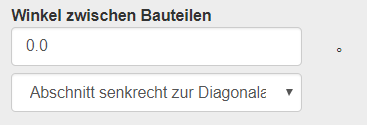

Der Winkel zwischen den Bauteilen kann zwischen 0° und 90° betragen.
Abschnitt der Diagonale
Die Diagonale kann an der unteren Kante in zwei Variante abgeschnitten werden:
(1) Abschnitt senkrecht zur Achse der Diagonale
(2) Abschnitt parallel zur Achse des Gurtes
Winkelendabschnitt Diagonale
Überstand Diagonale vertikal
Abstand des untersten Punktes der Diagonale zur Unterkante des Gurtes senkrecht zur Achse des Gurtes.
Ausmittiger Stabanschluss
ohne ausmittigen Stabanschluss mit ausmittigem Stabanschluss
Zusätzlich zum horizontalen Abschnitt wird der Diagonalstab auch noch vertikal abgeschnitten.
Durch den Schnittpunkt der Schwereachsen der Bauteile wird ein vertikaler Schnitt gelegt.
Winkelabschnitt Diagonale
<todo Bild neu mit ° statt cm>
Falls die Option Ausmittiger Stabanschluss gewählt wurde, kann über den Eintrag Exzentrizität Diagonale der Abstand des Abschnitts vom Schnittpunkt der Bauteilschwerpunkte in Richtung der Schwereachse des Gurtes festgelegt werden.
